Materialevalg/Konstruktion


I bygningen anvendes materialer, der sikrer mindst mulige vedligeholdelsesudgifter og et godt indeklima. Materialer skal passe til bygningens ide og konstruktion, som igen har indflydelse for husets overflade, akustikken og indeklima.

Det er lagt vægt på, at materialer og konstruktioner er rationelle, økologiske og økonomiske i anlæg, drift og vedligehold.

Facade udtryk skal opnå en harmonisk sammenhængende arkitektur mellem de eksisterende bygninger og nybyggeriet.

Bygningens materialer:
  • Ydevægge -teglsten i formur, isolering og gasbeton i bagmur
  • Indvendige vægge - gasbeton
  • Flade tag i zink
  • Gulv: trægulv, klinke ( køkken, toiletter)
  • Loft - troldtekt plader

Ydervægge

Ydervægge i bygningen skal være tung og består af teglsten i formur og gasbeton i bagmur.

Mursten

Mursten er en af de traditionelle facade og kan holdes i mange hundrede år, samtidigt kræver en murstenfacade næsten ingen vedligeholdelse. Mursten er brændte ler og hvis den er hårdt brændt, er den også vandtæt.
Sandet overflade - inden leret lægges i form, vendes det i sand
Valset - en valse af metal laver buler/struktur i stenen
Børstet - børster i valsemaskinen giver stenen en børstet overflade
Præget - koste i valsemaskinen giver stenen en lidt mere rustik overfladePræget - koste i valsemaskinen giver stenen en lidt mere rustik overflade
Glat - kun maskinsten kan få denne helt glatte overflade
Børstet - børster i valsemaskinen giver stenen en børstet overflade
Mursten bliver muret i skifter, lag på lag oven på
Jeg valgt, at bruge mursten til facader, fordi det passer rigtigt godt til omgivelse og den giver naturligt udtryk. Huset skal opføres i blank murvæk, det bliver nemme at vedligeholde. Det vil typisk være fugerne, der skal repareres ind  mellem. Hvis der kommer alge på murstensfacade, kan de vaskes af med vand.
Priserne på mursten varierer rigtig meget i forhold til typer, sorteringer, farver og formater. Nogle af de nye sten er meget dyre, men de er også nærmest unikke sten.  Priserne kan variere fra 3-4 kr. pr. stk. til op imod 30 kr. pr. stk.
Mursten kan leveres med forskelige overflade:
  • Glat - kun maskinsten kan få denne helt glatte overfladePræget - koste i valsemaskinen giver stenen en lidt mere rustik overflade
  • Præget - koste i valsemaskinen giver stenen en lidt mere rustik overflade
  • Børstet - børster i valsemaskinen giver stenen en børstet overflade
  • Valset - en valse af metal laver buler/struktur i stenen
  • Sandet overflade - inden leret lægges i form, vendes det i sand
Mursten bliver muret i skifter, lag på lag oven på hinanden, og lagt sammen med mørtel, der binder dem sammen. De kan lægges med enten den lange eller korte side udad i forskellige forbandter.

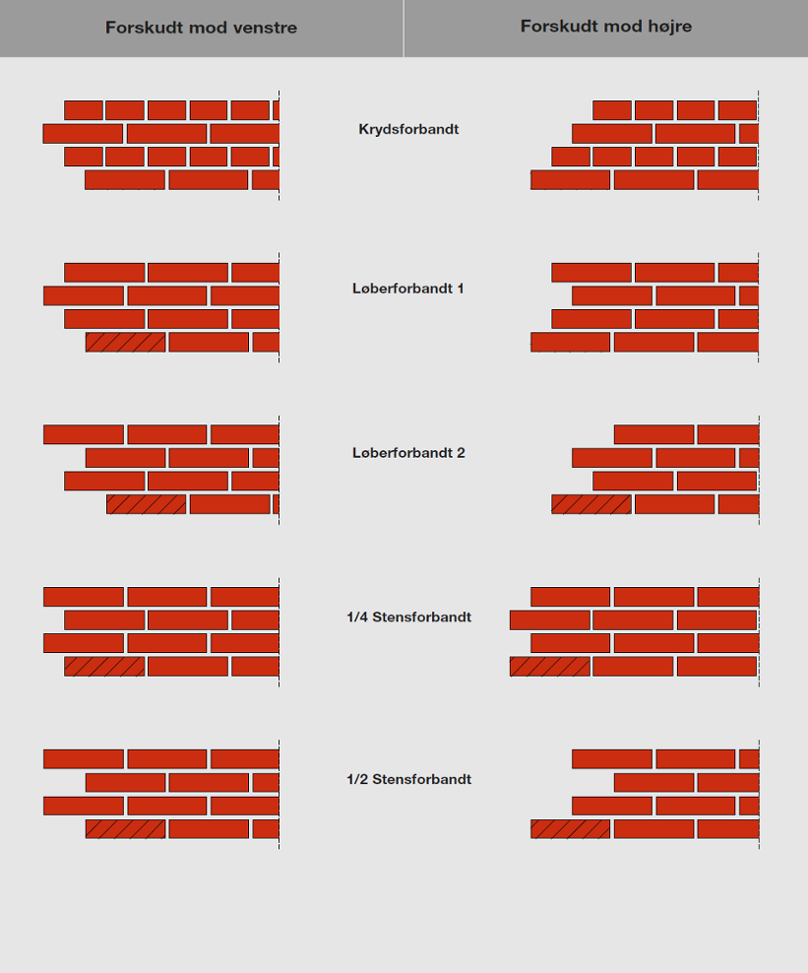

Forbandter
Mursten bliver muret i skifter, lag på lag oven på
Mursten bliver muret i skifter, lag på lag oven på
Mursten bliver muret i skifter, lag på lag oven på
Den klassiske mursten i Danmark har et såkaldt dansk normalformat:
  • Langside (løbeside): 228mm
  • Kort side (kopende): 108mm
  • Tykkelse : 54mm
Teglbyggesten skal opfylde kravene i EN 771-1. Format deklareres af leverandøren.

Fordele ved facader af mursten:
  • Mursten er gode til at dæmpe luftstøj.
  • Mursten har stor brandmodstandsevne.
  • Mursten kan optage og afgive varme.
  • Mursten kan optage og afgive fugt uden at tage skade af det.
  • Mursten bliver ikke angrebet af råd.
  • Mursten er et rent naturmateriale, og det samme er mørtlen.
  • Mursten krævet sjældent vedligeholdelse.
  • Mursten kan holde til det danske klima uden at blive nedbrudt.
  • Det er forholdsvis nemt at udskifte enkelte sten, hvis de bliver beskadiget.
Ulemper ved facader af mursten:Det kan være svært at finde nøjagtig den samme sten, hvis du ønsker at ændre på facaden ved
Det kan være svært at finde nøjagtig den samme sten, hvis du ønsker at ændre på facaden ved fx at lukke dør- eller vindueshuller til.
Det kan være svært at finde nøjagtig den samme sten, hvis du ønsker at ændre på facaden ved
  • Det kan være svært at finde nøjagtig den samme sten, hvis du ønsker at ændre på facaden ved fx at lukke dør- eller vindueshuller til.
  • Mursten kan frostsprænge.
  • Fugerne kan angribes af murbier
  • I vores fugtige vejr kan alger i visse tilfælde sætte sig på facaden. De er uskadelige, men det er ikke så pænt at se på.
  • I sjældne tilfælde kan fugerne nedbrydes i en sådan grad, at de skal omfuges

I dag kan mursten fås i mange størrelse og farver.
Jeg vil bruge muresten i mørkegrå farve, får at få den moderne look. Men samtidigt det passe også godt til omgivelse.


Mursten fra Randerstegl, hedder SELENE
Grå engoberet blødstrøget sten med spil
 Datablad til produktet:  https://www.randerstegl.dk/files/files/varekatalog/mursten/RT-556/datablade/dk/RT556_DNF_228x108x54.pdf

Isolering


Helt basalt handler isolering om at holde på varmen i bygninger. Et isoleringsmateriale er kendetegnet ved, at det leder varmen meget dårligt (i modsætning til metal, glas og sten).
Der findes mange forskelige typer af isoleringsmateriale .
Her beskriver jeg de 5 mest almindelige isoleringsmaterialer :
  1. Mineraluld
  • Materiale: Smeltet sten eller glas spundet til tråde og limet med fenol-formaldehyd.
  • Form: Måtter og granulat.
  • Anvendelse: Næsten overalt.
  • Fordele: Høj isoleringsevne, let at tilpasse.
  • Ulemper: Kræver handsker og maske ved håndtering. Kan ikke afgive fugt, især ikke bag en dampspærre. Klassificeret som farligt affald.
      2. EPS
  • Materiale: Ekspanderet polystyren (flamingo). Indeholder 2 % fast stof udvundet af råolie, resten er luft.
  • Form: Plader og kugler.
  • Anvendelse: I hulmure, terrændæk og etageadskillelser.
  • Fordele: Let at håndtere pga. lav vægt. Suger ikke vand.
  • Ulemper: Brandfarligt (smelter ved 120 grader). Kan ikke nedbrydes i naturen (genanvendes dog i plastindustrien). Kuglerne løber ud, hvis du laver hul på konstruktionen.
      3. Papiruld
  • Materiale: Genanvendt papir (primært avispapir), der er tilsat brandhæmmende bor.
  • Form: Granulat.
  • Anvendelse: Lofter og skunkrum.
  • Fordele: Hygroskopisk (suger/afgiver fugt).
  • Ulemper: Indblæsning i hulmur kræver professionel bistand.
      4. Træfiber
  • Materiale: Nåletræ, hvor fibrene er samlet med nedbrydelig polyethylen i plader eller findelt granulat (uden PE).
  • Form: Måtter og granulat.
  • Anvendelse: Lofter, etageadskillelser, skunkrum, tagkonstruktioner og skillevægge. Og ydervægge på træhuse.
  • Fordele: Nedbrydes 100 % i naturen. Tillader huset at ånde. Løsuld smyger sig om rør og konstruktioner.
  • Ulemper: Ikke egnet til hulmur og ydervæg i murede huse.

      5. Perlit
  • Materiale: Vulkansk materiale, der opvarmes, til det popper som popcorn (men i riskorns-størrelse).
  • Form: Bittesmå korn.
  • Anvendelse: I hulmure.
  • Fordele: Kan ikke brænde, synker ikke og angribes ikke af fugt. Let at håndtere.
  • Ulemper: Energikrævende fremstilling. Løber ud af huller og sprækker.

I dag stilles stigende krav til, hvor godt bygninger skal være isoleret. Her snakker vi om U-værdier og jo lavere u-værdi, jo bedre isoleringsevne har den samlede konstruktion- og desto mindre varme går tabt.

Iflg.  Rockwoolls anbefalinger, minimumstykkelser for isolering skal være:


I husets ydervæg konstruktion skal bruges mineraluld. Den er fleksibel, har høj brandmodstandsevne og er let.
Mineraluldsprodukter fås med forskellig isoleringsevne (λ-værdi 0,032-0,044) og i mange forskellige udformninger. Ofte anvendes isoleringsbatts eller formstykker med tykkelser fra 45 mm til 245 mm, men mineraluld leveres også som ruller, granulat, isoleringsplader, strimler og trekantstykker.
Det er også meget vigtigt, at mineraluld kommer ikke ud i inderklimaet.

Jeg valgt at bruge ROCKWOOL MURBATTS 37 , som kan anvendes i kombinationsvægge (mursten/porebeton).
Datablade:  https://www.rockwool.dk/produkter/bygningsisolering/murbatts-37/?selectedCat=bygningsisolering

 Gasbeton ( Porebeton )

Porebeton er et bæredygtigt og varmeisolerende byggemateriale, der består af sand, kalk og vand. Porebeton har en række egenskaber som opfylder kravene til moderne byggeri: fremragende isoleringsevne,  høj stabilitet, uorganisk materiale, ikke brændbart, og indeklimamærket. Gasbeton er også diffusionsåbent og tillader fugten at passere igennem materialet, så der ikke opstår fugtproblemer på pladerne. Porebeton produceres i et bredt sortimentet

Jeg skal bruge porebeton plader fra Ytong til min projekt .

Fordele :
  • Fleksibel anvendelse
  • Ensartet pudsgrundlag
  • Høj trykstyrke
  • Brandklasse A1
  • God isoleringsevne
  • Lydisolerende
  • Modstandsdygtig overfor råd og svamp
  • Indeklimamærket





Ydervægs-konstruktion til projektet :

Hulmur 408 mm:
  • 108 mm tegl
  • 200 mm mineraluld
  • 100 mm gasbeton


TAG

 Forskelige typer tagbelægning har forskellige egenskaber:
  • Holdbarhed
  • Tæthed
  • Materialepris
  • Monteringspris
  • Kompleksitet
  • Krav til løbende vedligeholdelse

Jeg har valgt, at bruge zink til min tagbelægning.
Tagkonstruktion er en fladt tag

Taget skal passe til selv huset og til omgivelse, jeg tog udgangspunkt med tagvalg i husets form og de bygninger, som findes i byen .  En af de bygninger er  Ødis Kirke,  som borgegne er så stolt af. Ødis kirke har metaltag.
Metal har mange gode egenskaber som tagbelægning. Et tag af metal er både vindtæt, vejrbestandigt og vandtæt . Men for at metal kan bevare sine egenskaber, er det dog vigtigt, at taget udføres med kenskab til materialet.

Zink er et af  de mindst vedligeholdelseskrævende tagmateriale. Tag i zink har levetid på 60-100 år .
Zink kan anvendes på alle typer af huse. Et zinktag kan lægges fra 5 graders taghældning . Jeg regner med taghældning på 5 grader i min konstruktion. Undertaget for zink skal være fast, det lægges træforskalling. Metalpladerne monteres på træforskallingen med såkaldte hafter. Metal udvider sig, når det bliver varmt, og trækker sig sammen, når det bliver koldt. Metal udvider sig, når det bliver varmt, og trækker sig sammen, når det Metal udvider sig, når det bliver varmt, og trækker sig sammen, når det   Det er derfor yderst vigtigt, at der tages højde for disse bevægelser, når taget konstrueres, hvilket gøres ved at false tagpladerne sammen - dvs. at siderne er bukket opad og kan derved fange hinanden og på den måde hæftes sammen. konstrueres, hvilket gøres ved at false tagpladerne sammen Metalpladerne monteres på træforskallingen med såkaldte hafter (et stykke bukket metal, der fastgøres til underlaget).

Fordele ved zinktag:
  • Det har meget lang holdbarhed.

  • Zink er et naturmateriale og 100% genanvendeligt.

  • Du kan skabe præcis det udtryk du ønsker.

  • Der kan ikke gro mos på et zinktag
Jeg skal bruge Zink plade fra VMZinc, tagsystem Dexter.
Navn : Anthra-ZINC
Farve: Skifergrå

VMZ Dexter® er en spændende, stilsikker og meget funktionel løsning til tag- og facadebeklædning til både nyt og bestående byggeri.
Strukturen er let genkendelig pga de markerede aflange baner, skabt af den opretstående fals, som kan kender den fra den klassiske zinkbeklædning, der er blevet anvendt gennem århundreder i byggeriet.

Anvendelsesområde:

DEXTER er et tag- og facadesystem, som kan anvendes til nybyggeri og renovering. Kan anvendes til tag med min. 5º hældning og facader op til 20 m.



DEXTER leveres i hele og halve elementer:







Samlingstyper:


Underlag

Jeg har været hos VVS her på skolen og fik forklaring om hvordan man bruge zink, som tagbelægning på den rigtige måde.

Zinken skal lægges på et jævnt og pH-neutralt underlag. Zink kan lægges direkte på
ru brædder (uhøvlet fyr eller gran uden trykimprægnering). Ved alle andre typer af
underlag skal der anvendes et skillelag.
 Men jeg vælger at bruge konstruktion, som hedder Kompatibelt underlag, hvor man ligge zink på forskalling.

Kompatibel underlag


Ru brædder i en neutral træsort (fyr eller gran, som anbefales) med en minimum tykkelse på 25mm og en bredde mellem 80 mm – 150 mm. Brædderne skal være fuldkantede. Den ru forskalling lægges på langs af taget som tætforskalling med mellemrum på ca. 5-10 mm. Kondensvand vil med denne opbygning let ventileres væk imellem brædderne. Brædderne skal være tørre ved oplægning og holdes tørre før montering af zink.

LOFT

Loft er en del af tagkonstruktion.
Jeg skal bruge troldtekt  akustik plade til min loft, det skal være fra Troldtekt®

Troldtekt® er træbetonplader, som sikrer god akustik i arkitekturen. Akustikplader er produceret af naturmaterialerne træ og cement. Det giver et sundt og stærkt materiale med unikke lydabsorberende egenskaber.



Navn: Troldtekt akustik Plus
Farve: Hvidmalet

Information fra Troldekt. dk produktgenerator :


Mit valg:
  • Bygningstype:  Erhverv
  • Troldtekt-type:  Troldtekt akustik Plus
  • Struktur:  Ultrafin, 1 mm
  • Farve:  Hvidmalet 101
  • Ophæng loft:  Skruer direkte på træforskalling
  • Kant:  K5 (5 mm fas)
  • Pladestørrelse:  600 x 1200 mm
  • Tykkelse:  25 + 18 mm

Datablade: https://www.troldtekt.dk/~/media/Files/Technical%20data%20sheets/Danish/Troldtekt_Teknisk_datablad_Plus_DK%20pdf.pdf


Effektiv brandsikring

Troldtekt består af træ og cement. Træ er et organisk og brandbart materiale, men hver enkelt træfiber i Troldtekt er omsluttet med og beskyttet af ikke-brandbar cement. Derfor er Troldtekt et svagt antændeligt materiale, der i tilfælde af brand kun afgiver svag varme og næsten ikke udvikler røg.

Troldtekt er CE-mærket både i henhold til den europæiske standard for træbeton, EN 13168, og i henhold til den europæiske standard for nedhængte lofter, EN 13964.

God akustik
Akustikken i et lokale kan beskrives ved lokalets efterklangstid - altså hvor længe, en lyd er om at dø ud i lokalet. Efterklangstiden er meget afhængig af overfladestrukturen i lokalet. Hårde og glatte overflader som beton og gips giver en lang efterklangstid, mens materialer med åben overfladestruktur som Troldtekt akustiklofter giver en kort efterklangstid og dermed en rigtig god akustik.
  • Troldtekt akustikpladers åbne struktur absorberer lyden
  • Høj lydabsorption giver kort efterklangstid
  • Kort efterklangstid gør det nemmere at høre, hvad der bliver sagt
  • Støjgener minimeres



GULV

Man kan opdele gulvbelægninger i to hovedtyper:  Bærende gulvbelægning og ikke-bærende gulvbelægning.
  •  Bærende gulvbelægninger ligger direkte på strøer (små lægter, hvis eneste formål er at bære gulvet) eller direkte på bjælkelage
  • Ikke-bærende gulvbelægninger ligger på et fast underlag, et såkaldt undergulv
Der findes utallige gulvbelægninger, som overordnet kan deles op i følgende hovedgrupper:

Støbte gulve:
  •  Betonslidlag
  •  Beton
  •  Epoxy
  •  Terrazzo
  •  Asfaltbaserede gulve

Klinke- og stengulve:
  • Klinke/flise
  • Natursten
  • Stenflise


Jeg valgt at bruge trægulv (laminat)  i hele huset, undtager køkken og toiletter, det skal være klinke

Laminat

Laminatgulve hører også til kategorien af gulve, som kræver meget
Laminatgulve hører til kategorien af gulve, som kræver meget lidt vedligeholdelse. De er bygget op som plader i flere lag, typisk med en kerne af mdf- eller spånplade. Øverst ligger et tyndt slidlag af plastlaminat, der enten kan være glat eller præget. Plastlaminatet kan laves i alle farver og mønstre. Et plastlaminatgulv er relativt slidstærkt, modstandsdygtigt og  nemt at holde rent, afhængig af kvaliteten af gulvet.
og nemt at holde rent, afhængig af kvaliteten af gulvet
nemt at holde rent, afhængig af kvaliteten af gulvetnemt at holde rent, afhængig af kvaliteten af gulvetslidstærkt, modstandsdygtigt og nemt at holde rent
Når et gulv anvendes til erhverv, så er det vigtigt, at gulvet kan klare det slid der ofte følger med. Gulvet skal have høj  slidklasse:

  • Et gulv i slidklasse 31 kan anvendes til erhverv med lav belastning, eksempelvis et hotel
    •
  • Et gulv i slidklasse 32 kan anvendes til erhverv med mellem belastning så som kontorlokaler
    •
  • Et gulv i slidklasse 33 kan anvendes til erhverv selv med intensiv brug.
 Så et laminatgulv, som skal bruges til aktivitetshusset skal have min. slidklasse 31.

Jeg skal bruge laminat fra HARO : Laminat Plank - Highland Eg,  klasse 33





Laminatgulve kræver det rigtige støjdæmpede underlag, jeg skal bruge Silent Pro lyddæmpningsunderlag fra HARO:


  • Tykkelse: ca. 3 mm


  • Trinlydsforbedring: 19 db

  • Rumstøjsforbedring: 30 %




    • Klinke

    Klinker, som bliver brugt, skal høre til slidsgruppe 4

    PEI IV / Klinker i slidgruppe 4, tung trafik. Klinker, der er kvalificeret i gruppe 4 kan bruges i alle beboelsesområder og alle forretninger. Disse klinker er endda slidstærke nok til at blive brugt i butikscentre.

    Jeg skal bruge gulvklinke - Leiden Negro i størrelse 45 x 45 cm , sort farve








     Gulvkonstruktion skal, stor set, se sådan ud:






    Støbte gulve


    • Betonslidlag
    • Beton
    • Epoxy
    • Terrazzo
    • Asfaltbaserede gulve














    Ikke-bærende gulvbelægninger ligger på et fast underlag, et såkaldt undergulv

    Der findes utallige gulvbelægninger, som overordnet kan

    Der findes utallige gulvbelægninger, som overordnet kan
