Tegninger til projekt

Plantegning

Beskrivelse af de samlede m2 :

Store sal - 117,1 m2

Lille sal. del 1 - 20,2 m2

Lille sal del 2 - 20,4 m2

Gang/ entre - 57,9 m2

Foyer - 22,2 m2

Møde lokale 1 - 14,6 m2

Møde lokale 2 - 28,2 m2

Køkken - 25,3 m2

Depot - 11,5 m2

Kontor - 16,9 m2

Handicap WC - 7,3 m2

WC 1 - 2,8 m2

WC 2 - 2,8 m2

Toilet gang - 4,6 m2

Samlede areal på huset - 408 m2

 Snittegning

I de højloftet rum kan ikke ses den bærende tagkonstruktion og loftet følger taghældning.

 Detaljetegning

Tegningen omhandler konstruktion af sokkel/terrændæk - hulmur, trægulv på beton og trækonstruktion af terrasse.

Facader

Aktivitetshuset skal i stil og bygningsudtryk danne de eksisterende byggeri på stedet.

Facade beklædning er mursten, og træplade (vest, øst). Forskel kan ses på tegninger.

NORD

SYD

VEST

ØST

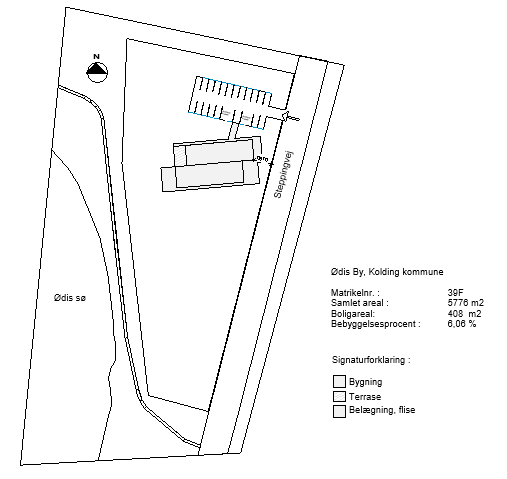

 Situationsplan

Huset ligge på skrånende grund med udsigt til Ødis sø. Adgang og parkering placeres mod nord, sådan har jeg sparet plads mod syd, hvor er masse af sol, som kan bruges til andre aktiviteter. Store vinduesparti i lille sal kigger mod øst , der få man solen om formiddag.  Store sal og overdækket terrase kigger mod vest til Ødis sø, der har man aften sol.
