Skitseforslag/Moodboard



Analyse af brugernes ønsker

Landsbyerne Ødis har et stort ønske om, at der forsat sker en udvikling og en tilflytning af nye beboere, så landsbyerne fremstår som attraktive levedygtige områder i en del af Kolding Kommune og Trekantområdet. Aktivitetshus vil være et perfekt udgangspunkt for at udforske også søernes mange muligheder.

After analysering af spørgeskema Skema kan man se, at borgerne ønsker at have et sted, hvor det er plads til alle. Aktivitetshus skal rumme et væld af muligheder inde som ude. Børn skal have rum for såvel indendørs som udendørs aktiviteter; forældre, par og ældre skal have mulighed for at underholde og blive underholdt.
Aktivitetshus skal derfor ses som et moderne forsamlingshus, der kan danne rammer om foreningsarbejde , kulturarrangementer, social samvær, sang, music og bevægelse. Store del af ønsker er udendørs aktiviteter , som jeg tage også fokus på.
 Ud over det, borgerne har navnet et par gang i spørgerskemaet, at søen skal være central og inddrages i alt omkring huset. Den anden ting, at det er meget vigtigt punkt i skemaet er, at bygge så lidt som muligt, for ikke at ødelægge den oprindelige natur. Her vil jeg fokuserer mig at vælge mest muligt de naturlige materiale til byggeriet.

Mit forslag, som kan matche best muligt borgernes ønsker er :

Huset skal indeholde :

• Store sal
• Lillesal, som kan også opdeles i 2 mindre
• Mødelokaler
• Køkken
• Toiletter, samt handicap toilet(pusleplads)

 Området udenfor huset:

• Legeplads
• Grillområde
• Terrasse
• Borde/bænke sæt
• Udekøkken
• Oversigtkort
• Flagstang
• Urtehave
• Sheltere
• Gangbro ud til søen
• Cykelværksted og pumpe

Jeg har samlet de prioriterende ønsker, hvordan huset kan bruges i et skema,  som opsummere næsten alle de ønsker fra spørgeskema,



Skitseforslag

Skitseforslaget tager højde for forhold som fx lysindfald, rumfordeling og indgange og giver et foreløbigt indtryk af byggeriet.

Projektets formål er af forbedre og udvide den socialt samvær i Ødis by.

• Kulturelle arrangementer - music, foredrag og markeder
• Selskaber - foreninger, familiefester, dagplejere, virksomheder
• Overnatning hytter, som er stor mangel på øen





Råskitse

Udsigt over grunden

Jeg har valgt at  lave tegninger for skitseforslag i RoomSketcher, der kan man bedst se og forstå, hvordan  huset skal se ud efter byggeriet. Tegninger giver et hurtigt overblik over rummenes geometri, areal, indbyrdes placering, og hvordan det er muligt at bevæge sig imellem dem.


Min forslag til helhedsplan opdeles i 8 område:

1. Aktivitetshuset placering
2. Adgangsareal og parkering
3. Skur
4. Udekøkken
5. Urtehave
6. Naturlegeplads
7. Grillområde/Sheltere
8. Cykelsted

Grundens areal: 5776 m2

Aktivitetshuset: 350m2
Skur/ Udekøkken : ca. 50 m2

Bebyggelsesprocent : 6,06 %







1. Aktivitetshus placering:



Aktivitetshuset er synligt fra Steppingvej, store vinduer og aktivitetsarealer mod vejen fortaler om det, der sker i huset. Jeg har placeret huset i Nordøstlige del af grunden, der hvor grunden gå til stigning for at skaber en dejligt udsigt til søen. Hust er placeret ca. 50 m fra sø kanten. Men iflg. §16 Sø og åbeskyttelseslinjen i Naturbeskyttelseslovens, der fastsættes  en 150 m beskyttelseslinje om søer over 3 ha, Ødis Sø er på 26  ha, så der skal søges dispensation om muligheden at bygge.



Plantegning:



Storesal : 85-90 m2

Lillesal : 50-55 m2 ( omdeles i 2 mindre rum)

Foyer/ gang / entre : 75 m2

Mødelokale 1 : 18-20 m2

Mødelokale 2 : 14-15 m2

Køkken : 17- 20 m2

Depot og kontor : 20-25 m2

Toiletter : 13-14 m2

Plantegning

 Hoved huset opføres som en konstruktion med to bygningskroppe. Der skal laves fladt tag med hældning 15 °. Huset er 26 m lang og har en bredde på 16 m.





Visualisering

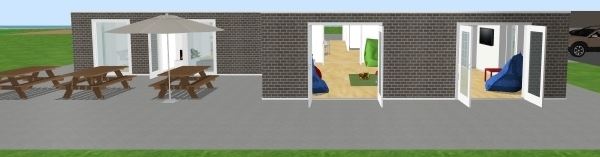

Facade :





Facade mod nordøst / indgangsdør




Facade øst  / mod Steppinvej


Facade sydøst/ mod haven



Facade nordvest/ mod Søen


Fra den her side skal der også laves overdækkende terrasser, der hvor vi kan se borde og stole.



Materialevalg :



Huset skal være  så vedligeholdelsesfrit som muligt- det var mit udgangspunkt i materiale valg .

• Ydervæg - mursten , et element af ydervæg ( facade til overdækkende terrasse) - træ
• Indervæg - letbeton, skillevæge - gips ( letbeton?)
• Tag - Zink
• Gulv i opholdsrummene - trægulv, køkken og toiletter - klinke
• Loft - træbetonplade

2. Adgang og parkering :



Adkomstvej til aktivitetshuset er fra Steppingsvej. Parkring skal indrettes til ca. 25 biler, 2 invalidevognspladser.



Regler for parkerings og færdsælsarealer

http://test.hfb.dk/fileadmin/templates/hfb/dokumenter/rum-pdf/14_Parkeringsarealer.pdf





Visualisering



3. Skur og udekøkken :



Samlet areal : ca. 50 m2



Depot, udekøkken og urtehave -  de er det ting, som skal også høres til aktivitetshusets område iflg. spørgeskema. Her kan vi opnå flere ønsker fra listen, som for eks. er håndvaske til rensning af fisk, sansehave, affaldsspande, trampolin, som kan opbevares i vintertid, rygeovn osv.









Visualisering



 Indretningsskitser / visualisering

Jeg har udarbejdet indretningsskitser, hvor man kan se rumomdeling , arbejdsgange, hvordan udstyr og inventar kan placeres optimal. Indretning af huset lavet i forhold til borgernes ønsker.



Køkken



Hvidevare :

• Store kogeplade med emhætte
• 2 ovn
• Opvaskemaskine ( 2?)
• Store køleskabe
•











Her kan man nemt se, at de er ikke nok plads i køkken, jeg har kun 70 cm fra køkken ø til skaber



En ny forslag





Store sal/ lille sal



Store sal





Store sal

Lille sal, som kan opdeles i 2 mindre








Mødelokale









 Entre/ foyer







Toiletter







 Kontor







Moodboard

 Moodboard er en inspirationsopslastavle. Jeg har valgt at lave en digitalt moodboard.

De 3 collager viser en stemning over selv bygning, aktivitetshusets område/udendørs og interiør

Det er også lettere at arbejde med design , hvis man ved, hvad der skal arbejdes hen imod. Det gøre for mig det hele lidt overskueligt.
